USB Type-C母座安裝方式的全面解析

USB Type-C母座，作為現代電子設備中不可或缺的接口組件，其安裝方式對于產品的性能和可靠性有著直接的影響。在眾多安裝技術中，表面貼片、穿孔焊接、夾板焊接和直立式貼片是四種常見的USB Type-C母座安裝方式。本文將對這四種安裝方式進行深入分析，以幫助制造商選擇最適合其產品需求的安裝技術。

USB Type-C母座的表面貼片安裝方式，是一種廣泛應用于現代電子制造的技術。它通過將USB Type-C母座直接貼裝在電路板的表面，利用回流焊工藝完成焊接。這種安裝方式具有生產效率高、占用空間小、重量輕等優點，非常適合于追求輕薄設計的便攜式設備。然而，表面貼片安裝對焊接工藝的要求較高，需要精確控制焊接溫度和時間，以避免焊接不良或損壞元件。

USB Type-C母座的穿孔焊接安裝方式，是一種傳統的安裝技術。它通過將USB Type-C母座的引腳穿過電路板的孔洞，然后在電路板背面進行焊接。這種安裝方式的優點是焊接牢固，機械強度高，適合于對機械沖擊和振動要求較高的應用場景。但是，穿孔焊接占用的電路板空間較大，且生產效率相對較低，可能不適合對空間和成本有嚴格要求的現代電子產品。

USB Type-C母座的夾板焊接安裝方式，是一種結合了表面貼片和穿孔焊接特點的安裝技術。它通過在電路板上預留夾板，將USB Type-C母座的引腳夾在夾板之間，然后進行焊接。這種安裝方式兼具表面貼片的緊湊性和穿孔焊接的牢固性，適合于對安裝強度和空間利用都有一定要求的應用。然而，夾板焊接的工藝相對復雜，可能需要額外的夾具和工藝控制。

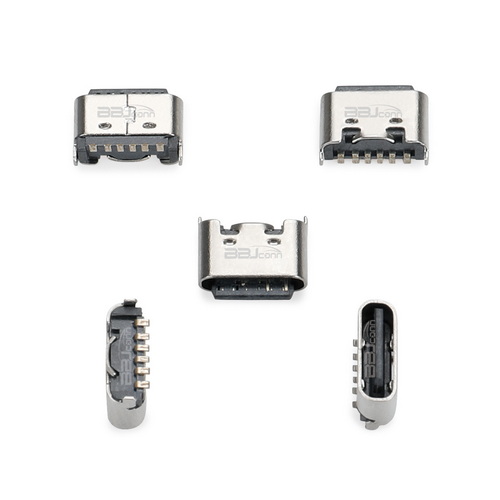

USB Type-C母座的直立式貼片安裝方式，是一種較為新穎的安裝技術。它通過將USB Type-C母座垂直貼裝在電路板上，使得母座的接口部分朝向外部。這種安裝方式可以有效節省電路板空間，適合于對設備體積有嚴格限制的應用。直立式貼片安裝的挑戰在于確保焊接的穩定性和可靠性，以及在組裝過程中保護接口部分不受損傷。

綜上所述，USB Type-C母座的安裝方式選擇應綜合考慮產品的應用場景、設計要求、生產效率和成本等因素。表面貼片安裝適合追求輕薄設計的便攜設備，穿孔焊接適合對機械強度有較高要求的應用，夾板焊接適合對安裝強度和空間利用都有一定要求的場景，而直立式貼片安裝則適合對設備體積有嚴格限制的設計。制造商應根據自身產品的特點和市場需求，選擇最合適的USB Type-C母座安裝方式，以確保產品的性能和可靠性。
